很多人不知道水泥混凝土地面起砂怎么辦，其實(shí)工廠水泥混凝土地面在使用一段時(shí)間后會(huì)起砂起灰，產(chǎn)生大量的揚(yáng)塵不僅有害員工的的身體健康，而且影響廠內(nèi)儀器的質(zhì)量，地面形成大片坑洼，一些地方甚至露出了粗骨料等問題，下面就帶大家了解下起砂的原因跟措施。

水泥混凝土地面起砂的原因

• 水灰比大：水泥水化過程中需要水份，適量的水份是必須的，但水份過多則有害，水泥地面起砂的要害是水灰比過大。
• 混凝土強(qiáng)度低：混凝土面層所用骨料無級(jí)配、含泥量大、水灰比大、水泥用量不足，拌合不均，造成室外水泥混凝土地面強(qiáng)度不足而起砂起灰。
• 原材料不合格：使用了過期的的產(chǎn)品或水泥存放時(shí)間過長，導(dǎo)致水泥受潮結(jié)塊，影響地面強(qiáng)度及耐磨性能；砂粒度過細(xì)，含泥量超過5%，這樣會(huì)增加拌合物的泌水性，影響水泥與骨料的黏結(jié)強(qiáng)度，導(dǎo)致施工完成后的水泥混凝土地面起砂起灰。
• 保養(yǎng)不當(dāng)：早期受凍，降低表面砂漿強(qiáng)度發(fā)生脫皮、起砂，嚴(yán)重的甚至連混凝土基層也凍壞。所以在施工過程中，要控制好施工的溫度，如果是在冬季施工的話，要做好防凍措施，并做好保養(yǎng)。

水泥混凝土地面起砂的措施

水泥砂漿地面結(jié)構(gòu)簡(jiǎn)單、堅(jiān)固，能防潮、防水，造價(jià)低廉，因此應(yīng)用較廣，但當(dāng)材料中黃砂成分過多或施工管理不當(dāng)時(shí)，表面粗糙，水泥砂漿地面起砂是施工中常見的問題。

地面面層要根據(jù)地面使用要求的不同，來選擇具有堅(jiān)固、耐磨平整、不起砂、有彈性、能保濕、防潮、防水的面層結(jié)構(gòu)，下面為您介紹兩種治理水泥地面起砂的方案：

方案一：做混凝土密封固化劑地坪
方案二：進(jìn)行環(huán)氧地坪施工

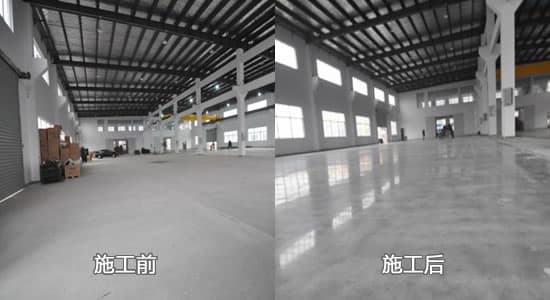

水泥地面起砂治理方案一：做混凝土固化劑地坪 美觀耐磨度高

適用于水泥地面地基比較好，對(duì)地面美觀程度有嚴(yán)格要求的場(chǎng)所。比如地下車庫，工業(yè)廠房、車間、倉儲(chǔ)、商業(yè)賣場(chǎng)、展廳、體育館、醫(yī)院、各種開放空間。

混凝土密封固化劑地坪的施工工序

1.水泥地面拋光機(jī)械及工具配件：
機(jī)械：地坪研磨機(jī)（7.5KW）、吸塵吸水機(jī)、多功能擦地機(jī)；
工具配件：碳化硅碳刷、雨鞋、刮水器、地拖、塵推、撒水壺、水管、桶、手提拋光機(jī)、磨片；
鏡面地坪及高要求地坪選用的磨片：金剛石樹脂磨片（300目、500目、1000目、2000目、3000目）

2、粗磨及基層處理
在施工之前，清洗、清除地面的雜物、油污、涂料、養(yǎng)護(hù)劑等。采用水泥基修補(bǔ)嵌縫砂漿修補(bǔ)地面的坑洞和裂縫，并養(yǎng)護(hù)3日。

3、粗磨地面及硬化：
用50#翻新片加水研磨，速度保持勻速交叉式研磨法，直至表面全部磨平，毛孔打開，然后用吸水機(jī)將泥漿及水全部吸干；再用150#水磨片加水研磨，直到把50#研磨所留下的粗大劃痕全部消除，用吸水機(jī)將污水及泥漿全部吸干凈。

4、上硬化劑：
150#的磨完以后，將材料水泥固化劑以1KG/平方均勻噴撒在地面，地面吸至飽和，浸泡二小時(shí)后保持地面不干，中間有干燥處用刮水器刮過來，以保證地面完全滲透，直至地面充分吸收為止，施工完畢后，2天以后才可上車，以及重機(jī)器，2天以后清掃上面浮沙既可以使用。使用過水泥固化劑產(chǎn)品的混凝土，使混凝土地面硬度提升至c40、c50、c60硬度，使地面達(dá)到永不起灰、起砂，耐磨抗壓。

水泥地面起砂治理方案二：環(huán)氧地坪施工

環(huán)氧地坪是一種高強(qiáng)度、耐磨損、美觀的地板，具有無接縫、質(zhì)地堅(jiān)實(shí)、耐藥品性佳、防腐、防塵、保養(yǎng)方便、維護(hù)費(fèi)用低廉等優(yōu)點(diǎn)?？筛鶕?jù)不同的用途要求設(shè)計(jì)多種方案: 如薄層涂裝，1-5mm厚的自流平地面，防滑耐磨涂裝，砂漿型涂裝，防靜電，防腐蝕涂裝等。

環(huán)氧地坪大致可以分為：環(huán)氧樹脂自流平地坪、環(huán)氧樹脂彩砂地坪、環(huán)氧樹脂砂漿地坪等。

北京博華佳美地坪公司專門處理水泥混凝土地面起砂問題，擁有先進(jìn)的施工設(shè)備與一流的施工團(tuán)隊(duì)，價(jià)格合理，為您量身打造優(yōu)質(zhì)地坪工程，歡迎來電咨詢！
