• 粉塵嚴重，素地表面上有很多砂粒砂石素地出現(xiàn)粉塵，并且砂粒砂石嚴重，則代表素地不夠堅實，強度沒有達到環(huán)氧地坪漆施工的最低標準C25以上，在過于疏松的素地上進行環(huán)氧地坪漆施工，則影響著地坪漆與基面的粘接力，而且砂粒砂石也會阻礙地坪地面的平整度，容易導致地平地面出現(xiàn)脫層等問題，所以在環(huán)氧地坪漆施工前必須將素地疏松的混凝土層去除。
• 坑洼較多，并且每個坑洼坑空的深淺不一而素地出現(xiàn)深淺大小不一的坑洼坑洞，則需要對其進行清除并且填充彌補，否則容易在地坪施工完成后，坑洞的地方則變成了空鼓的地方，當在進行高強沖擊力的作業(yè)時，就容易使得地坪出現(xiàn)斷裂等情況。
• 素地容易打滑，存在油污的殘留素地存在油污污染是最常見的情況，而該情況是影響地坪涂料粘接力最大的因素。地坪漆存在滲透能力，涂料則可通過素地微小的細孔滲入，使得素地與地坪涂料兩者的粘接技能提升。然而油污的存在則封閉了微小細孔的空間，使得地坪涂料不能與素地進行良好的粘接，存在油污污染的區(qū)域則容易脫落。

因此臟亂的素地表面會影響著其粘接附著力，因此環(huán)氧地坪漆施工前則需要進行素地處理，這樣才能凸顯出環(huán)氧地坪涂料的特性，以及地坪地面達到平整無縫、光亮美觀的效果。

地坪施工對基面的要求

• 混凝土強度要求C25以上；
• 建議混凝土做原漿收光；
• 首層建議做防水、防潮處理；
• 平整度要求2M靠尺最大高差小于3㎜；
• 施工溫度一般5°C以上，濕度要低于85%；
• 新澆筑混凝土需養(yǎng)護到表面充分干燥后方可施工。

不同基材的表面處理方式

混凝土、水泥及細石水泥砂漿基材

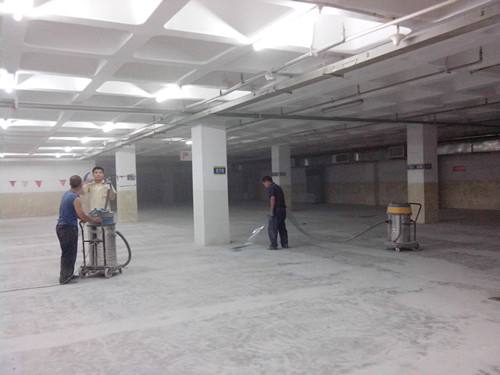

采用地面磨削機打磨或采用拋丸處理；然后清理灰塵、獲得均一的表面粗糙度以利于涂層附著。

基材檢查，缺陷的處理與修復

平整度：用2米直尺檢查，測量離地間隙，平整度優(yōu)是指間隙小于2mm,中等的間隙是2-4mm，平整度差的間隙是大于4mm。

檢測時對高處及低凹處進行標記，高處重點打磨，低凹處采用樹脂砂漿填補。
基材強度及表面疏松度：用強度測試儀測試，用金屬物件或硬刷刮刷，如強度差，起砂起塵嚴重宜采用特殊地坪。
去除強度不足的混凝土，重新澆筑；打磨去除表面松散部分，真空吸塵器吸盡灰塵；采用強滲透性的底涂打底；設計較厚（≥3mm）的樹脂砂漿增強層或涂層間鋪貼玻璃纖維布。

水磨石，硬化耐磨地面，大理石與花崗巖表面

實地觀察表面污染程度、光潔度、是否打過蠟或存在養(yǎng)護劑。采用去蠟水去除蠟層；采用清洗劑或溶劑去除油污；采用磨削機整體打磨以去除表面雜物和獲得均一粗糙的表面以利于涂層附著。

鋼結構平臺

實地觀察銹蝕程度及清潔度，采用溶劑去除表面油污，去除灰塵和雜物。

舊涂層

實地觀察舊涂層損壞情況、涂層附著是否牢固、涂層厚度及表面污染情況；
修復：去除附著不牢的舊涂層，對損壞處涂刷一道封閉底漆，然后用樹脂砂漿補平，在去除表面污染物和灰塵后，整體涂裝地平面漆；
重新施工：采用切削機（舊涂層在1mm以下時）或銑刨機（舊涂層在1mm以上時）整體面徹底去除舊涂層，然后按設計要求重新施工樹脂地坪。

表面裂縫

目測檢驗：沿縫切割成V字形，用無溶劑樹脂砂漿填補。

空鼓

用小錘敲擊檢查，對空鼓處作好標記；
將空鼓處切縫或打孔灌注
將空鼓處去除，重新澆筑水泥砂漿或用無溶劑樹脂砂漿修補。

無防水層及基材含水率

向業(yè)主或土建筑施工商了解底層混凝土是否施工了防水層，觀察該區(qū)域的地下水位高低；
使用含水率測定儀測定含水率；
用不透氣的薄膜鋪貼于地面，四周用膠帶密封，24小時后觀察薄膜內(nèi)有無凝結水珠及地面有無潮濕現(xiàn)象；
加強通風，延長養(yǎng)護期，局部可采用烘干；選用防水性好的環(huán)氧水泥地坪；采用抗返潮耐潮底漆。

油污地面

實地觀察油污污染程度，包括侵蝕年限、油污滲透深度及污染面積等。
如油污只存在于表面，可采用油污清洗劑或溶劑清洗去除；
薄層油污層（≤2mm）可采用銑刨機整體去除；
局部油污可采用火槍燒除；
厚重油污層：采用銑刨機整體去除，然后施工耐油底涂。
